Gaine rétractable pour connectique LIFT-MTB

contrôleur de remplacement pour kit moteur pédalier v1 / v2 / v3 / v4

Description:

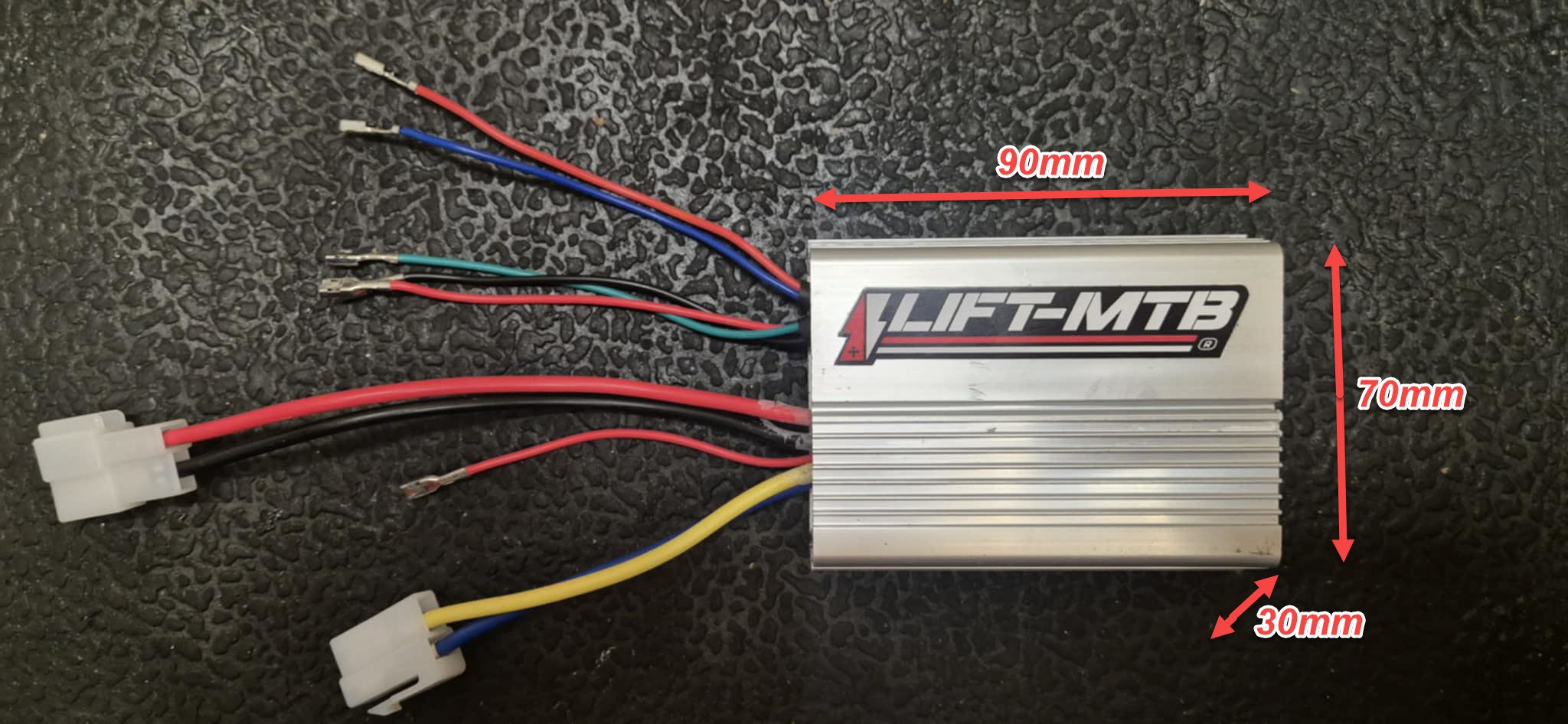

Contrôleur seul LIFT-MTB.
model V4 , environ 30% plus coupleux.
Compatible aux versions V1/ V2/ V3 .
Gaine rétractable et serflex fournis.
Pour le remplacement du contrôleur seul, il faut découper la gaine thermo rétractable , déconnecter les fiches de l’ancien contrôleur puis connecter les fiches du nouveau et finalement replacer la gaine thermo rétractable puis la chauffer.

Un moteur qui ne fonctionne plus bien est souvent signe d’un défaut contrôleur, cela arrive pour 3 raisons :

-Lorsqu’on branche en permanence la batterie sans être en position OFF a la gâchettes cela peux a force abimer certain composants interne.

– Une immersion dans l’eau.

– Une surchauffe du a un braquet trop gros, lorsqu’on ne fait pas asser “tourner les jambes” (pignon trop petit sur la cassette arrière par rapport a l’allure du vélo) généralement sur route lorsqu’on veux rouler vite longtemps.

Nota: l’écran de contrôle permet de vérifier ces zone d’utilisations, si vous ne l’avez pas et que votre contrôleur est en défaut, nous vous conseillons de l’acheter et de vérifier les donnée en roulage afin d’optimiser la consommation et d’éviter la surchauffe.

Un fusible de 20 ampères est mis sur la batterie pour sécuriser le controleur, contrôlez bien son état avant d’incriminer le controleur, ne pas mettre de fusible plus gros que 20 ampères.

Lors du réassemblage vous pouvez étanchéifier sous la gaine thermo rétractable avec du mastique type Rubson toiture Butyl , ou tout autre mastique.

60,00€

Rupture de stock

MADE IN FRANCE – Fabrication 100% française

PAIEMENT SÉCURISÉ

CB, virement ou chèque

GARANTIE 2 ANS

Par notre service après-vente

LIVRAISON – Livraison en point relais ou à domicile dans la plupart des pays du Monde.

Le contrôleur de remplacement est compatible pour les kit moteur pédalier v1 / v2 / v3 / v4

Pour le brancher il suffit de suivre le code couleur indiquer ci-dessous.

Sur les ancien modèles de kit, il y a des connecteur plastique, ils sont retiré sur les version les plus récente de kit afin de gagner en encombrement, pour retirer connecteur plastique vous pouvez utiliser un petit tournevis précision afin de déclipser la partie métallique de la partie plastique.

Ensuite on branche de manière indépendante chaque connecteur male controleur / femelle gâchette en isolant avec une gaine thermo rétractable de manière indépendante, on obtiens un faisceau plus compact et plus étanche..

-1- le faisceau avec la gâchette qui va directement au contrôleurs (fin 2020 et après 2021)

Coté contrôleur il y a 3 group de file :

– x1 file rouge seul (gestion de la batterie)

-x 2 files (on/off)

-x3 files (gachette)

Ils sont réuni avec un bout de gaine thermo , scotch ou un connectique pour pas les confondre (surtout les rouges et les bleu) ne surtout pas enlever ce système pour les detromper.

x3 files de gestion vitesse:

file noir manette ——–ce fixe au contrôleur ———- file noir contrôleur

file rouge manette ——–ce fixe au contrôleur ———- file rouge contrôleur (rouge sur le groupe des 3 file)

file blanc manette ——–ce fixe au contrôleur ———- file bleu ou vert contrôleur (bleu ou vert sur le groupe des 3 file)

x1 file indicateur batterie

file vert manette ——–ce fixe au contrôleur —— file rouge ( rouge seul sans groupe )

X2 file contacteur on/off

file marron manette ——–ce fixe au contrôleur———- bleu contrôleur (bleu sur le groupe des 2 files)

file jaune manette ——–ce fixe au contrôleur ———- file rouge contrôleur (rouge sur le groupe de 2 files)

———————————————————————————-

-2- Montage avec une connectique 9 broche intermédiaires (model de 2012 a 2020 ) gâchette démontable par broche du faisceau

x3 file gestion vitesse:

file noir manette ——–noir sur connectique 9 plots ——— file noir contrôleur

file rouge manette ——–rouge sur connectique 9 plots ———- file rouge contrôleur (rouge sur le groupe des 3 file)

file blanc manette ——–blanc sur connectique 9 plots———-file bleu ou vert contrôleur (bleu ou vert sur le groupe des 3 file)

x1 file indicateur batterie

file vert manette ——–ce fixe au ———- file vert sur connectique 9 plot(si il y a une connexion 9 plots) ————-

file rouge ( seul seul sans groupe )

x2 files contacteur on/off

file marron manette ——–ce fixe au ———- file bleu sur connectique 9 plots(si il y a une connexion 9 plots) ———–bleu contrôleur. (bleu sur le groupe des 2 files)

file jaune manette ——–ce fixe au ———- file jaune sur connectique 9 plots(si il y a une connexion 9 plots) ———–file rouge contrôleur (rouge sur le groupe de 2 files)
